ホットスタンプ刻印

TOP > 製品紹介 > ホットスタンプ刻印

複雑な曲面へのホットスタンプですか?お任せください!

3Dデータからの加工、3次元測定器による現物ならい加工ができます。
高精度で作業性に優れたホットスタンプ刻印を製作します。

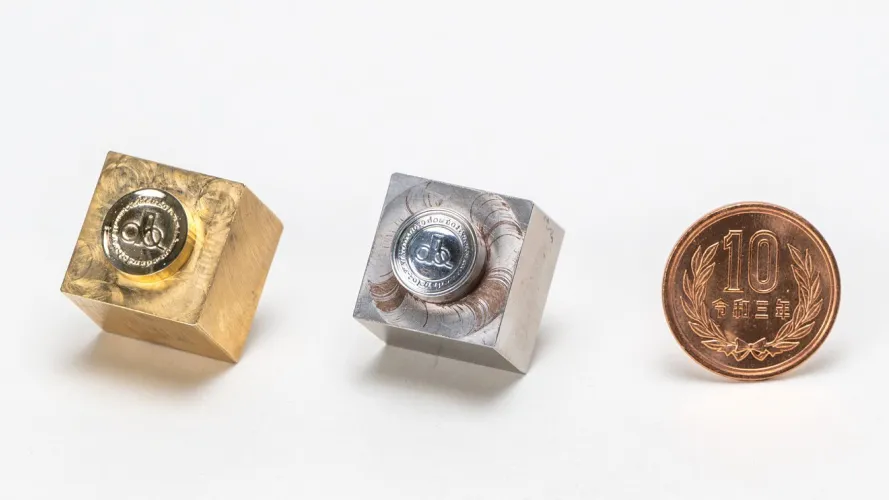

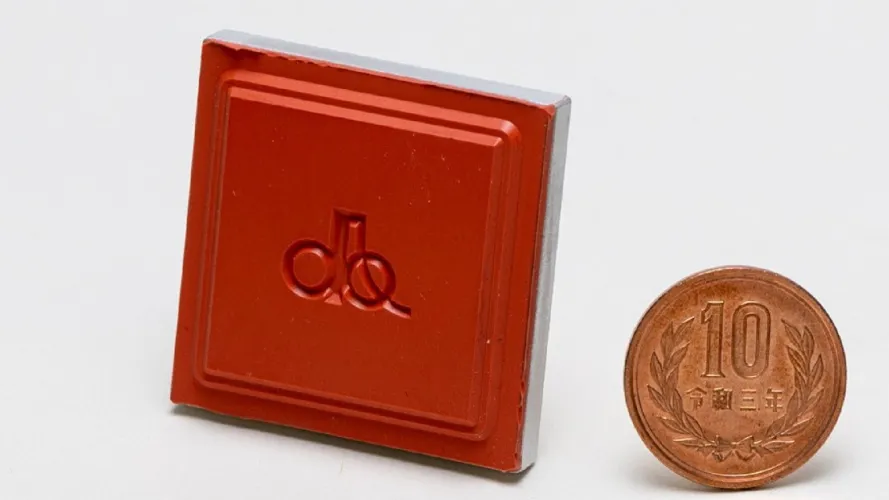

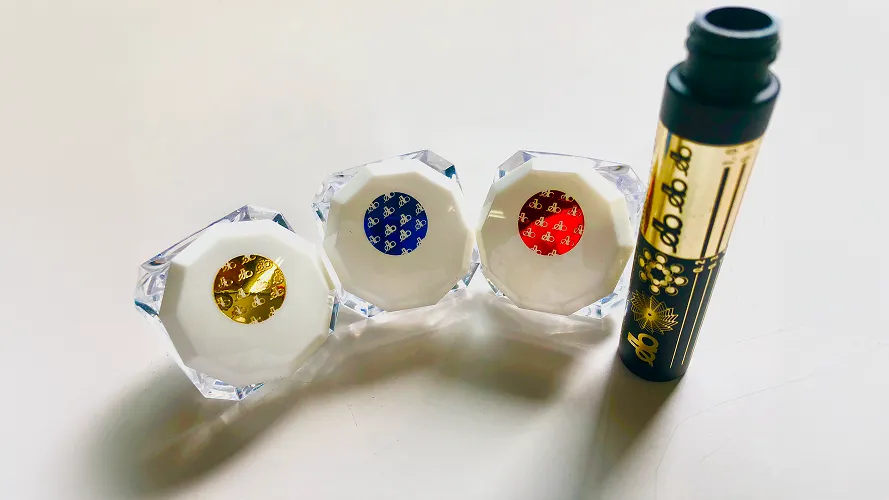

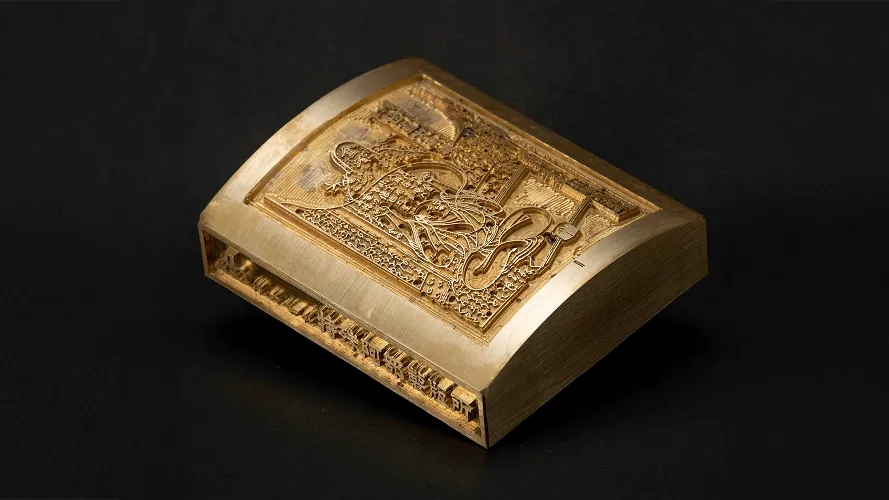

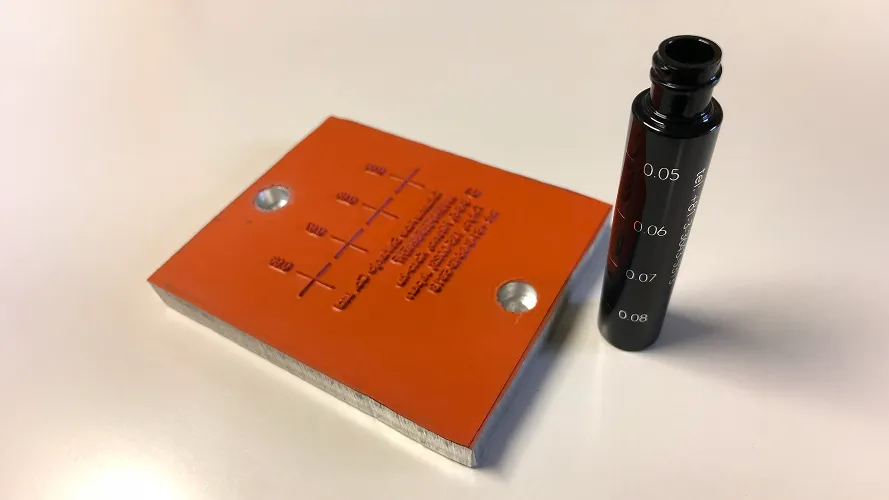

ホットスタンプ事例

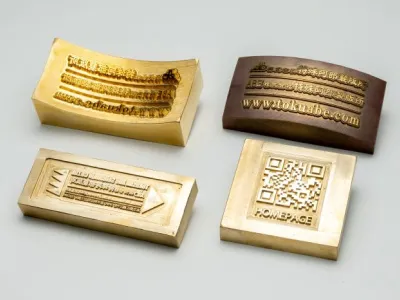

金属刻印

ホットスタンプを熟知した技術者が高精度な金属刻印を製作します。

金属彫刻

【材質】 鋼鉄・真鍮

【特徴】 あらゆる形状の被印刷物(ワーク)に対応できます。

 焼き入れ処理や各種表面処理加工も可能です。

 刻印表面が硬いので、食い込ませた仕上がりが得られます。

ラバー刻印

耐熱性に優れた熱伝導性のよいシリコンゴムを使用しています。
弾性がありますので、平面・曲面ともに美しい仕上がりのスタンプが得られます。

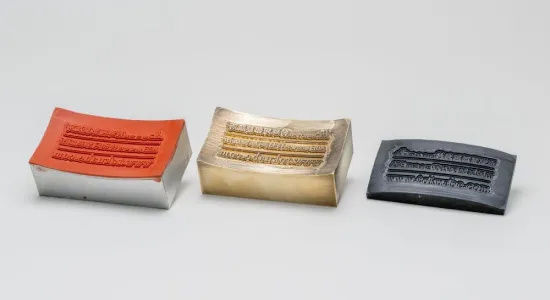

金属彫刻型

●金属彫刻型

【特徴】 ・彫刻による母型(金型)製作

・平版・R版(曲面版)の両方が製作可能

・被印刷物(ワーク)のヒケを吸収し、ムラ取りが簡単

・ラバー厚、ベースの材質・寸法の指定が可能

・ラバー硬度:60°,70°,80°,90°,95°

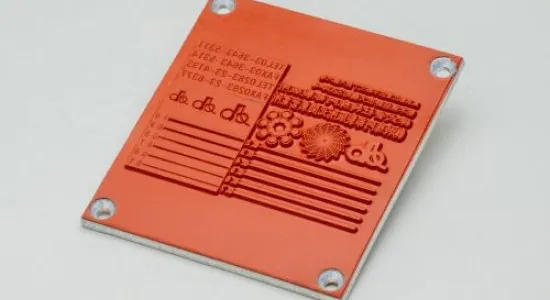

Eラバー型

●Eラバー型

【特徴】 写真製版(エッチング)による母型(金型)製作

平版のみに対応

低価格・短納期

最大サイズ300×440mm

ラバー硬度:60°,70°,80°,90°,95°

転写用ラバー

●ベタラバー

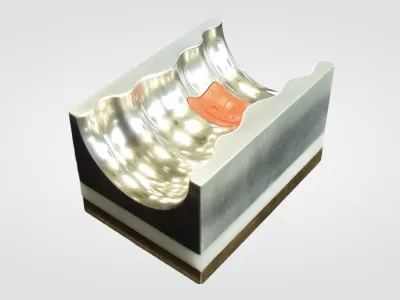

樹脂成型品などへの箔の熱転写用。ワーク形状に合わせたラバー版を製作します。

・3Dデータからの加工、三次元測定器を用いて現物ならい加工ができます。複雑な曲面にもフィットするラバー版を製作します。

・ベースの材質・寸法、ラバー厚のご指定が可能です。

ラバー硬度 60°、70°、80°、90°、95°

・複雑な曲面へのホットスタンプは、刻印(版)と治具の精度が仕上がりや作業を大きく左右します。刻印(版)と治具の一体製作をお勧めします。

●ラバーロール

・巻き蒸し、再研磨、R加工、帯加工も可能です。

下記サイズ以外でもご相談に応じます。

内径外径ロール長さラバー高度(JIS)
φ38.5 φ100 300mm 60°,70°,80°,90°
φ58.5 φ100 300mm 60°,70°,80°,90°
φ58.5 φ125 300mm 60°,70°,80°,90°

※特に多次元形状の製品へのホットスタンプは刻印と受け治具の精度が仕上がりや作業を大きく左右します。ご注文の際には、刻印と受け治具の一体製作をお勧めいたします。

平ラバー

規格品です。必要に応じてカットして使用します。

・定尺サイズ: 300×600mm 400×400mm

・ラバー硬度: 70°、80°、90°

・1枚からご注文できます。

300×600mm ラバー厚・硬度
0.8mm 1.0mm 1.5mm 2.0mm 3.0mm 4.0mm 5.0mm
アルミベース厚 0.2mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
0.5mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
>90° 90° 90° 90° 90° 90° 90°
1.0mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
1.5mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
400×400mm ラバー厚・硬度
0.8mm 1.0mm 1.5mm 2.0mm 3.0mm 4.0mm 5.0mm
アルミベース厚 0.2mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
0.5mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
1.0mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
1.5mm 60° 60° 60° 60° 60° 60° 60°
70° 70° 70° 70° 70° 70° 70°
80° 80° 80° 80° 80° 80° 80°
90° 90° 90° 90° 90° 90° 90°
